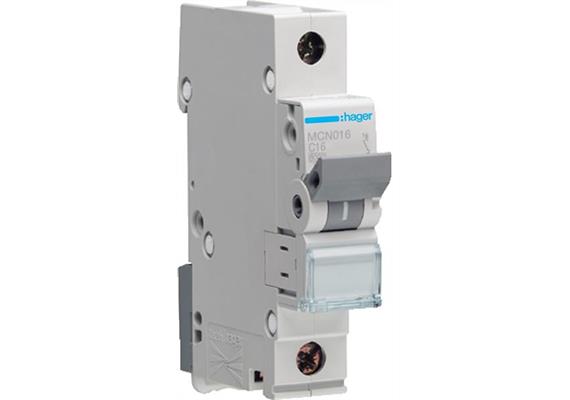

Hager Leitungsschutzschalter 1 polig 1x16A träge MCN016

Hager LS-Schalter 1x16A träge E 116C MCN016

Leitungsschutzschalter 1 polig 6kA C-Charakteristik 16A 1 Modul

Modell Hager, Schnappbefestigung auf DIN35-Schiene, Beschriftungsfenster, Nennhöhe 68 mm, Nennschaltvermögen 6 kA, 1 LS = 17.5 mm.

EAN-Nr. 3250614311000
E-nr. 805 619 004

Technische Merkmale
Architektur
- Anzahl der abgesicherten Pole 1
- Polanzahl 1 P
- Polart 1 P
- Auslösercharakteristik C

Funktion
- Mitschaltender Neutralleiter Nein

Ausführung
- Anzahl Module 1

Konnektivität
- Ausrichtung obere Anschlussklemme für modulare Geräte: Ausgerichtete Klemmen
- Ausrichtung untere Anschlussklemme für modulare Geräte: Ausgerichtete Klemmen

Elektrische Hauptmerkmale
- Ausschaltvermögen Icn AC nach IEC 60898-1 6 kA
- Bemessungsbetriebsspannung Ue 230 / 400 V
- Versorgungsspannungsart AC
- Frequenz 50/60 Hz

Spannung
- Isolationsspannung 500 V
- Stossspannungsfestigkeit 4000 V

Strom
- Nennstrom 16 A
- Ausschaltvermögen Betriebskurzschlussstrom Ics AC nach IEC 60898-1: 6 kA
- Einstellung des thermischen Auslösers in AC: 1.13 / 1.45 In
- Magnetischer Einstellstrom: 5 / 10 In
- Min./Max. Schwellenwert magnetischer Auslöser bei Gleichstrom: 7 / 15 In
- Min./Max. Schwellenwert thermischer Auslöser bei Gleichstrom: 1.13 / 1.45 In
- Abschaltvermögen auf 1 Pol bei It 400 V (EN 60947-2): 3 kA
- Ausschaltvermögen Icn bei 230V AC nach IEC 60898-1: 6 kA
- Ausschaltvermögen Grenzkurzschlussstrom Icu AC IEC 60947-2: 10 kA
- Ausschaltvermögen Grenzkurzschlussstrom Icu bei 240V AC IEC 60947-2: 10 kA

Frequenz
- Frequenz: 50 bis 60 Hz

Leistung
- Gesamtverlustleistung unter Nennstrom: 2.4 W
- Verlustleistung pro Pol.: 2.4 W

Ausdauer
- Gerätelebensdauer, elektrische Schaltspiele: 4000
- Gerätelebensdauer mechanische Schaltspiele: 20000

Montage
- Typ obere Anschlussklemme für modulare Geräte: Schraubanschluss
- Drehmoment: 2,8Nm
- Typ untere Anschlussklemme für modulare Geräte: BIconnect

Anschluss
- Anschlussquerschnitt bei flexiblem Leiter: 1 - 25mm²
- Anschlussquerschnitt bei starrem Leiter: 1 - 35mm²
- Anschlussquerschn. des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter: 1 / 35 mm²
- Anschlussquerschn. des Zugangs und Ausgangs mit Schrauben, bei flexiblem Leiter: 1 / 25 mm²
- Anschlussart: Schraubtechnik

Mehr dazu siehe Produktdatenblatt im Anhang
