Kernbohrdichtung NBR NW 63 / A Ø 89mm

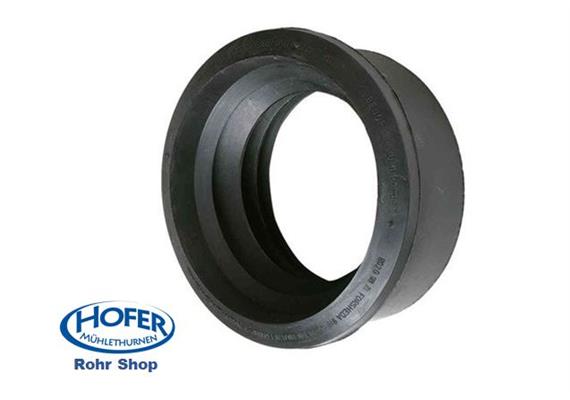

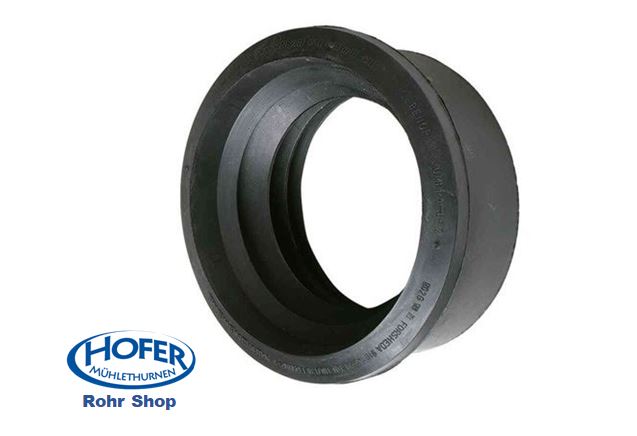

Forsheda 910 Anschlussdichtung NW 63 / Ø 89 mm

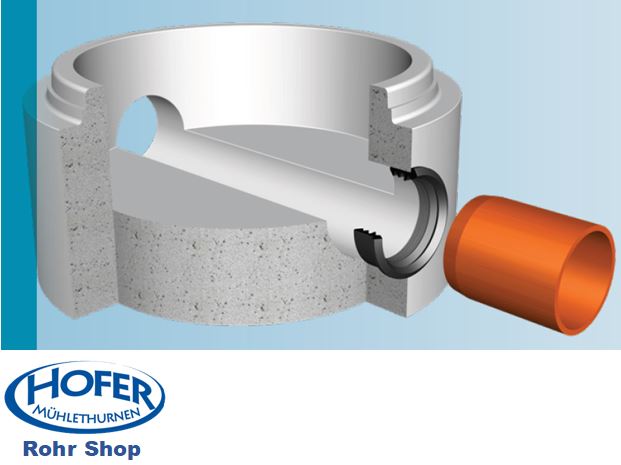

Forsheda 910 ist eine Gummidichtung zum flexiblen Anschluss von Rohren an Betonschächte sowie Anschlussstutzen an Rohrleitungen. Sie kann sowohl in fertigen Schächten, als auch zum nachträglichen Anschluss an Betonrohre verwendet werden.
Die F-910 Dichtungen erfüllen die Anforderungen aller gültigen europäischen Normen.Die Prüfzeugnisse sind bei Trelleborg Pipe Seals Lelystad bv erhältlich. Mit Forsheda 910 angeschlossene Rohrleitungen erfüllen die entsprechenden Normen und Richtlinien.

Material
• Synthetischer Gummi SBR oder EPDM
• Härte 40 (+/- 5) IRHD
• Geprüft nach EN 681-1
• Auch in Öl-resistentem Material (NBR) lieferbar.

Qualitätssicherung
• SS-EN ISO 9001:2000
• Britisch Standard ”Kitemark“ und ”KIWA“
• CE Komformitätskennzeichnung
• Qualitätsrichtlinie DIN 4060

Kennzeichnung, Beschriftung und Verpackung
Auf jeder Dichtung sind Profilstärke, Aussendurchmesser, empfohlene Rohrabmessung und Produktionszeitraum angegeben.
Die entsprechenden Daten befinden sich auch auf der Verpackung.

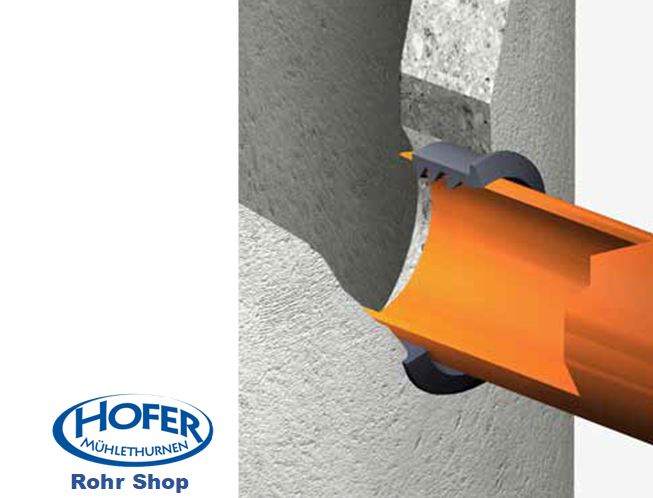

Montageanleitung:
1. In die vorhandene Öffnung / Bohrloch wird die Dichtung F-910 eingesetzt. Bitte kein Gleitmittel verwenden!
2. Auf das Spitzende des Anschlussrohres Forsheda – Gleitmittel auftragen. Das Rohrende ist entsprechend abzuschrägen.
3. Der im Rohrstutzen eingebaute Montagestop verhindert das Durchschieben des anzuschliessen den Rohres.

Wichtige Hinweise:
• Die Nennweite des anzubohrenden Rohres sollte immer mindestens doppelt so gross wie der Durchmesser des Zulaufes sein.
• Der Anschlusswinkel soll 90° betragen.

Herstellerinformation
• Das Prüfzeugnis der MFPA weist eine Dichtheit bis 1,5 bar, getestet aus
• Dichtheit unter Abwinkelung der Anschlussleitung über 50 mm/m.
• Dichtheit bei Eintragung einer Scherlast von 1,5 kN (über 3 Monate erfolgreich getestet)
• EN 681-1 Zertifiziert: CE - Beschriftung nach Anhang ZA 2.2 der Norm EN 681entsprechend.
